水电站交直流冗余电源模块ZX100PSR400W功能

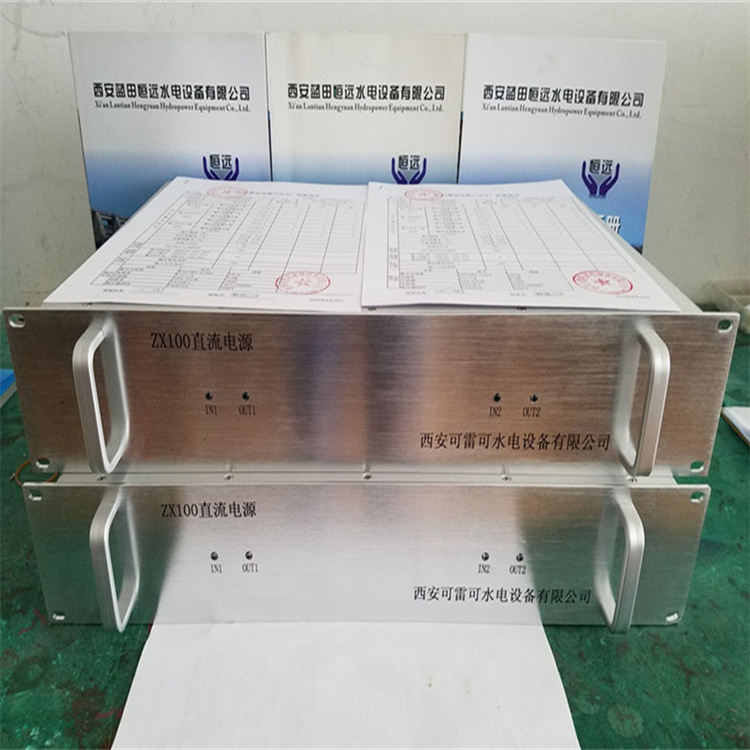

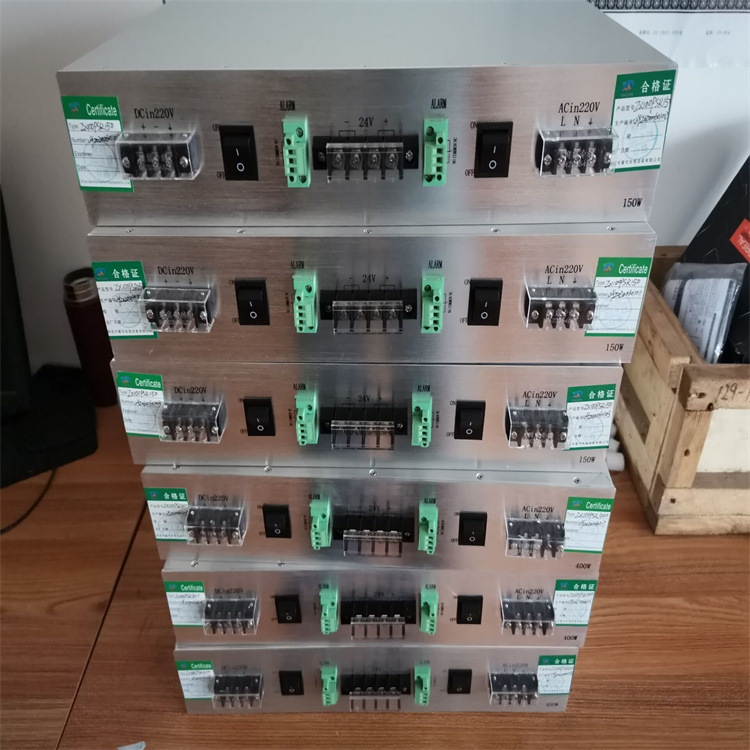

ZX100系列直流模块电源装置是专为电站监控设备对电源的特殊要求而设计的交、直流双路供电直流电源。电源采用模块化结构，交、直流互为热备份的冗余设计。为了正常时不使用直流电源，采用交流电源优先，当交流消失后“零”切换时间切换到直流电源。电源具有输入过、欠压保护，过流保护，过温保护及防浪涌保护电路。采用 19 吋 2U 标准机箱，后插结构。更换与维护极为方便。并可以进行不停电维护， 极大地提高了系统供电的可靠性，满足各类系统对高可靠电源的要求。电源通常有 2 个模块，一个交流输入，一个直流输入。每个模块电源包括输入保险丝，开关，滤波电路，电源模块，输入、输出指示灯，输出状态继电器，并联隔离二极管。





ZX100交直流双路电源模块和ZX100PSR400W开关电源是专为电站等场所对交直流电源的特殊需求而设计的电源装置。它们采用模块化结构，支持交流和直流两种供电方式，互为冗余备份，以提高供电的可靠性和稳定性。

交直流双路供电：

支持交流和直流两种供电方式，互为热备份。当一路电源故障时，另一路能够迅速接管，保证设备的持续运行。

模块化结构：

采用模块化设计，便于安装、维护和更换。降低了系统的复杂性和维护成本。

可能具备热插拔功能，支持不停电维护，进一步提高了系统供电的可靠性。





多重保护功能：

具备输入过压、欠压保护，过流保护，过温保护及防浪涌保护电路等多重保护功能。确保电源在各种异常情况下都能安全运行。

高稳定性：

采用高品质的元器件和先进的电源管理技术，确保电源输出的稳定性和可靠性。

高功率输出：

ZX100PSR1000W开关电源具有1000W的功率输出能力，能够满足电站计算机监控系统的电源需求。

应用领域

ZX100交直流双路电源模块和ZX100PSR1000W开关电源广泛应用于水电站、火电站、核电站等各类电站的监控系统中，为监控系统提供稳定、可靠的电力供应。同时，它们也适用于其他需要高可靠电源的场合。





每台机组提供推力轴承外循环控制箱、顶盖排水控制箱、发电机机坑电加热器和除湿机控制箱、机组制动吸尘控制箱、漏油箱油泵控制箱。控制箱所用的控制元件．如空气开关、断路器、继电器、按钮、信号灯、PLC采用西门子公司的产品，有利于维护、备件的采购、管理。箱内的PLC与监控系统通过MODBUS通讯协议、RS485接口和硬线进行信号传输。发电机机坑电加热器和除湿机控制箱，与安装在发电机机坑内6个电加热器、温度开关、3台除湿机组成发电机电加热和除湿系统，保持机坑温度和湿度在一定范围内，防止发电机结露。

机组的进水阀为筒形阀，与安装球阀和蝶阀相比降低了工程造价，开启、关闭时间短，适应电力系统对电厂快速开机并网、事故紧急停机的要求。筒形阀控制柜能手动、自动操纵水轮发电机组进水筒形阀的开启和关闭，阀门的控制原理为液压同步控制方式，对筒形阀链条张力过载、力矩过载、位置开关和变送器进行监测。
