数显型交直流电源模块ZX100PSR400技术参数

数显型交直流电源模块ZX100PSR400技术参数

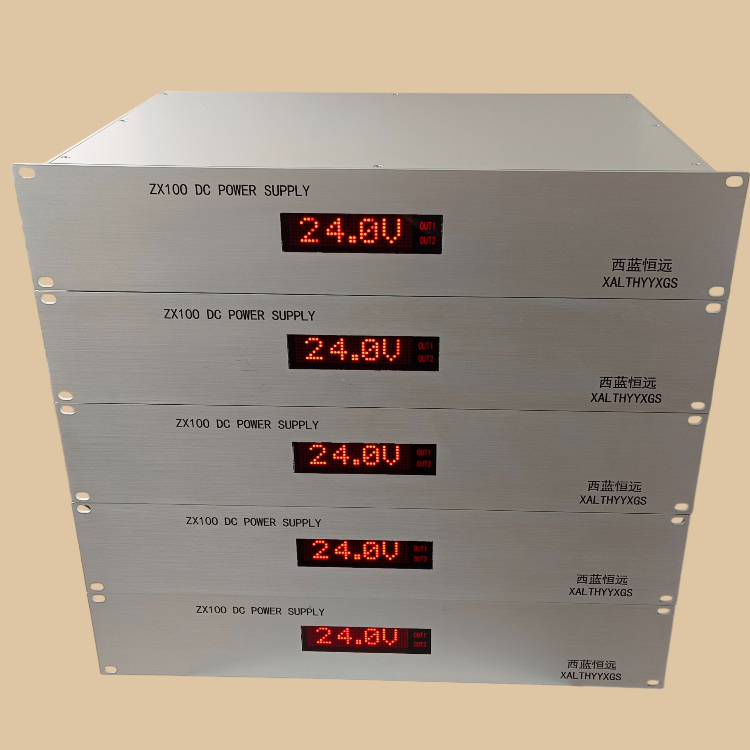

ZX100系列新型直流电源装置是专为水电厂监控系统现地自动化设备的供电需求而设计，采用交、直流双路供电输入，直流输出。电源装置采用金属屏蔽机箱，具有良好的散热性能和抗干扰性能。电源显示面板采用点阵数字显示，可以直观的看到电源的实际输出电压，输出电压精度达到0.1V。

电源装置具有过压保护，过流保护，过温保护及防浪涌保护电路。

电源装置采用19寸标准2U机箱，后排接线端子采用大电流接线端子，并配有对应的继电器告警，包括常开接点和常闭接点，使用极为方便。

型号说明

 装置后面标签（订货号）:ZX100PS***R

PS：电源装置

＊**：电源功率（瓦数）:150,400

R：参数：冗余输出，电压24V

 举例：ZX100P400R，表示400W 功率，交直流220V输入，24V输出

前面板说明

前面板显示信息：

（1）交流模块输出指示灯OUT1，电源模块正常是亮，故障时灭。

（2）直流模块输出指示灯OUT2，电源模块正常是亮，故障时灭。

后面板说明

220VDC INPUT 端子：＋表示直流输入电压的正极，-表示直流输入电压的负极

SW1：直流输入电源开关

ALM1：直流电源模块告警输出

LED1：直流输出1指示灯

24V DC OUTPUT 端子：＋表示24V直流输出电压正极，-表示24V直流输出电压负极

220VAC INPUT 端子：L表示交流输入电压的L线，N表示交流输入电压的N线

SW2：交流输入电源开关

ALM2：交流电源模块告警输出

LED2：直流输出2 指示灯
