轴电流继电器BZL-10B安装调试说明

轴电流继电器BZL-10B安装调试说明

BZL-10B轴电流继电保护装置主要应用于检测发电机大轴中的电流，防止轴承绝缘击穿时损坏轴承和其他部件。本装置由互感器和继电器两部分组成，互感器根据发电机轴径定制。本继电器是由:放大器、双通道滤波器、 A/D 转换、单片机智能分析判断控制及过电流动作等环节组成。轴电流指示仪表采用了先进的数字技术，动作灵敏，控制精确，显示直观，其组成框图请参阅原理方框图。

BZL-10C 轴电流继电器采用了两种工作方式，即按电流基波分量或电流的三次谐波分量进行检测。

当电机内干扰磁场较强，且互感器输出电流中含有三次谐波分量时，仪器可测量 50Hz 和 150Hz 信号，同时经滤波器滤除 50Hz 或 150Hz 以外的杂散干扰电流，使继电器能够稳定的检测。

当电机内磁场干扰甚小，而轴电流中又无谐波干扰时，仪器即按 50Hz 频率轴电流进行监测。轴电流信号经 50Hz 工作通道，并滤除其它干扰，防止误动作，当前轴电流为 50Hz 和 150Hz 信号轮流显示，面板指示灯显示当前工作频率。继电器从轴电流互感器 CT 中取出故障电流信号，经 IC1 放大后,送入 50Hz 和 150Hz 双通道滤波器中，双通道滤波器输出经整流合成后，分别送入两路 A/D 模数转换器，再送入 MCU 进行分析、判断、显示轴电流值，经 MCU 与两个故障电流的设定值进行比较后，送出控制信号触发相应的继电器 CZ1,CZ2,以控制报警及跳闸等信号。

本机带有 485 接口，可以把数据上传到上位机，有独立的管理程序，也可与组态软件接口。基波和三次谐波的4-20mA 模拟量输出，供您选用。

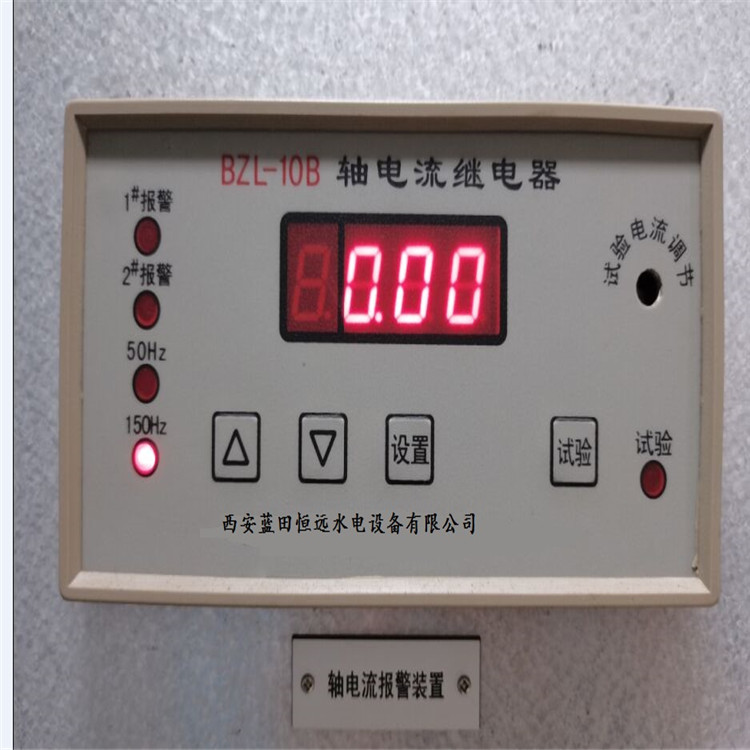

前面板按键说明：

●1 加键，按下后数值加 1

●2 减键，按下后数值减 1

●3 设置键，按下后进入设置状态

●4 试验键，按下后进入自检状态

●5 试验电流调节电位器，试验状态下调节试验电流调节

模拟量输出（4-20mA）

本装置设有两路直流模拟量输出，用户可自行选用。

基波（50Hz）4-20mA 模拟量输出（正负）。

三次谐波（150Hz）4-20mA 模拟量输出（正负）。

1. 监测窗口

2. 50/150HZ 监测通道数据显示

3. 一级报警设定值（出厂设置为 0.5A）

4. 二级报警设定值（出厂设置为 1.5A）

5. 预断开时间设定值 （出厂设置为 30 秒）

6. 当前监测状态显示（一级报警/二级报警/实验）

数据保存:当轴电流的幅值及持续时间超过设定值，继电器动作（保护）。该数据将保存在继电器。

485 接口：按下图正确接线
