产品名称:齿盘残压转速ZKZ-2A-T发电机转速仪技术报告

更新日期:2018-03-08

产品特点:ZKZ-2A/T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体,是多用途转速监控仪表;
转速测量采用了变闸门侧周期的先进测量原理,具有测量精度高、实时性强的特点;装置测控精度只决定于晶振的误差和稳定性,因此转速接点出口值可保持长期运行而不变化;
齿盘残压转速ZKZ-2A-T发电机转速仪技术报告

齿盘残压转速ZKZ-2A-T发电机转速仪技术报告的详细资料:

齿盘残压转速ZKZ-2A-T发电机转速仪技术报告

齿盘残压转速ZKZ-2A-T发电机转速仪技术报告

齿盘残压转速ZKZ-2A-T

■ZKZ-2A/T型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体,是多用途转速监控仪表;

■转速测量采用了变闸门侧周期的先进测量原理,具有测量精度高、实时性强的特点;

■装置测控精度只决定于晶振的误差和稳定性,因此转速接点出口值可保持长期运行而不变化;

■转速接点输出采用回差闭锁方式防止波形畸变引起输出误动作,根据电厂运行需要,可以在现场方便地对8个转速出口值进行一定范围的整定。

■该装置还具有标准4~20mA 电流输出,可选RS485(MODBOS RTU)通讯输出,可以方便的与全厂计算机监控系统连接。

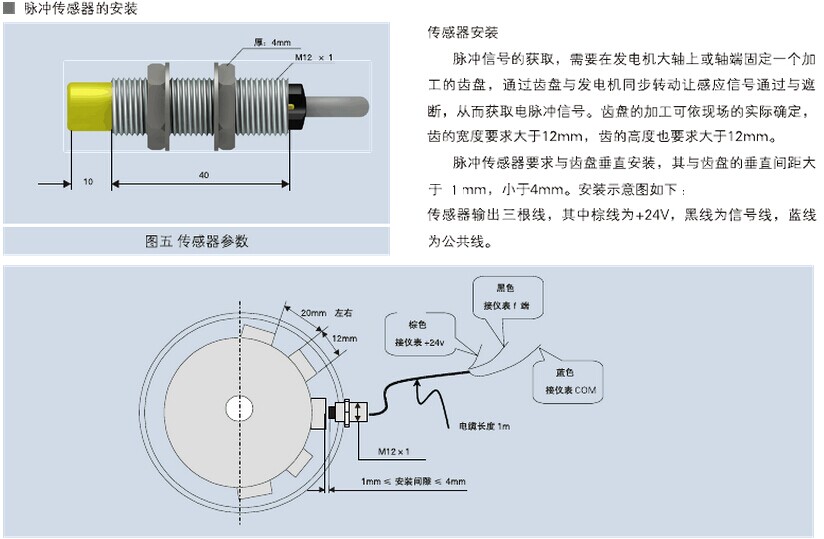

齿盘残压转速ZKZ-2A主要技术性能测量信号路数:  一路脉冲信号、一路PT信号(或永磁机信号)测量频率范围:   0.05~100H测量精度:       非线性度<1%,转速死区<0﹒02%数显内容:       发电机频率,转速百分比,各路输出整定值。开关量输出信号:  转速值信号:8路,每点可由用户在所定范围内整定。机组蠕动报警输出信号1路(SPST)装置电源故障报警信号1路模拟量输出:     4~20mA(对应于机组转速0%Ne~200%Ne)通讯输出:       RS485(MODBOS RTU)工作环境:       温度0~50℃湿度<85%外形尺寸盘装160×80×250mm工作方式连续电源:           DC110~340V或 AC85~265V/50Hz

功耗:           12W

齿盘残压转速ZKZ-2A工作原理

取自发电机电压互感器或永磁机的正弦波信号,经信号变压器隔离、滤波限幅处理后输入到放大整形电路,再转换成频率与输入信号相同的方波信号送入单片机计数。单片机内经过数值变化,将反映信号周期的计数值转换为频率、转速百分比等机组特征参数。单片机系统将已转换的上述机组特征参数进行显示、记忆、并与预设的各档转速报警值进行比较,经驱动电路使对应的继电器动作。

 1.         N1~N8输出状态指示灯:输出继电器动作状态指示

2.          四位LED数码管显示窗:显示运行及设置参数

3.          性质指示灯:n%亮,表示显示值为转速百分比

fp亮,表示输入信号源为齿盘信号fM亮,表示输入信号源为残压信号

4.         按键区:设置操作仪表参

电源:电压范围AC85-265V/50Hz或DC110-340V,无极性限制,本仪器无电源开关,电源接上以后便长期连续运行。5.jpg

PT:    电压互感器输入信号;       Ma接入永磁机测量信号

4~20mA:标准电流模拟量输出端子。J1~J8:转速输出接点端子(SPST);

GND: 机壳接地。                A、B:    RS485通讯输出端子
